二氧化钒（VO₂）因在室温附近呈现尖锐的金属-绝缘体转变（IMT）及其衍生的负微分电阻与自持电振荡行为，是强关联氧化物电子学与神经形态计算领域制备振荡器件、神经元与耦合阵列的核心功能材料。长期以来，学界仅能依托宏观电学测试获取VO₂器件电压-时间振荡曲线，器件内部由电场驱动的金属/绝缘两相时空演化、导电通路形成断裂等微观相变机理始终缺乏直观实验佐证，纳米尺度相渗流动力学难以被直接观测，成为制约 VO₂振荡器件性能优化、参数可控化与规模化集成的关键痛点。

近期，德国马克斯·普朗克微结构物理研究所的Stuart S. P. Parkin教授团队与Ke Xiao博士等人借助Neaspec 低温散射式扫描近场光学显微镜cryogenic s-SNOM，在原位、实空间条件下直接观测并揭示了VO₂双端器件中电流诱导自持电阻振荡的完整物理图像。相关成果以“Near field optical visualization of the nanoscale phase percolation dynamics of a VO2 oscillator”为题，发表于《Nature Communications》（2026,17,600），充分印证 cryogenic s-SNOM 在量子功能材料动态纳米表征领域的特有优势。

一、核心挑战与技术方案：如何“看见”纳米尺度的动态相变？

传统电学表征只能获得宏观的电压-时间振荡曲线，但振荡在器件内部究竟如何发生、发生在何处，一直是个黑箱。此前，关于VO₂振荡机理只能依靠导电细丝假说开展理论推演，但对其空间构型、稳定性及其与振荡行为的直接关联缺乏实证。

在这项工作中，研究人员利用cryogenic s-SNOM（下图1），在20 nm的空间分辨率和3.3 ms/像素的时间分辨率下，对VO2器件进行了原位、实空间的纳米光学成像。该技术通过探测金属探针尖端局域增强的近场光信号，能够对样品的局域介电函数（与电子态密度直接相关）进行纳米尺度成像。结合低温（低至260 K）与高真空（10-6 mbar）环境，研究者得以在VO₂的相变温区附近，稳定地对器件施加偏置电流，并同步获取其纳米光学响应的空间分布演化。

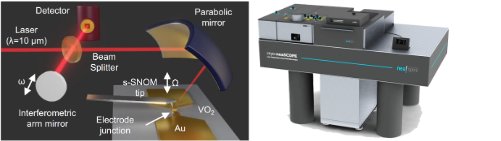

图1左）零差/伪外差s-SNOM光路示意图；右）低温散射式扫描近场光学显微镜cryogenic s-SNOM

二、关键发现：从静态异质到动态渗流

1. 振荡的先决条件：“持久性金属斑块”的形成

研究指出，稳定的电振荡并非在任意条件下发生。当初始电流超过某一阈值（如≥130 μA，285K，图2）后，在电极间的会形成一个持久性金属斑块区域（PeMP）。该斑块在电流移除后依然保持金属性，其形成与电流焦耳热诱导的局域氧空位聚集有关。即使电流关闭，这个斑块依然存在，像一个被“写入”的记忆点。EDX mapping证实了该区域存在~4%的氧含量降低（图3）。这一非易失性的、局域“金属岛”的存在，是后续产生周期性振荡的物理基础。

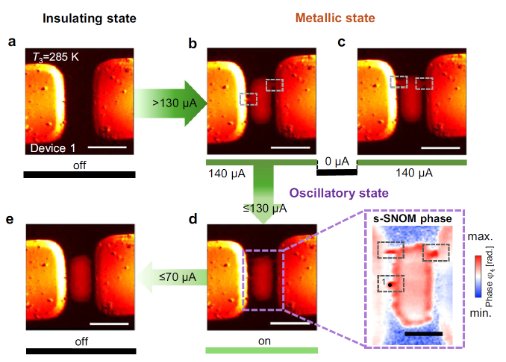

图2 施加电流对PeMP的影响

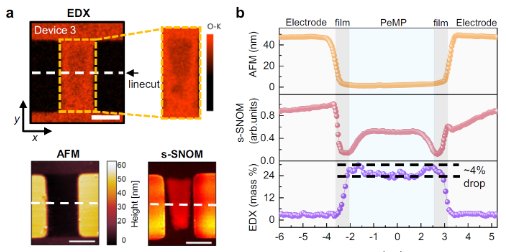

图3 PeMP氧含量对s-SNOM信号（金属性）的影响

2. 振荡的驱动单元：“瞬态导电细丝”的钉扎与涨落

在形成PeMP后，当施加的直流电流降至特定范围（70-130 μA）内，器件进入振荡态。s-SNOM成像清晰地显示，此时在PeMP与两侧电极之间，会出现宽度仅为140-240 nm的瞬态导电细丝。这些细丝在固定位置反复形成与断裂，其动态过程直接对应着器件整体电阻的高频振荡。重要的是，在振荡温度下，细丝的形成位置被“钉扎”在PeMP边缘的少数特定点位，这解释了振荡的时空可重复性。而在更接近绝缘体到金属转变温度（IMT）时，细丝出现位置随机且不稳定，无法维持周期振荡。

3. 超越“有源区”：长程的振荡调制效应

为进一步探究振荡的时空特性，研究者利用s-SNOM的零差模式（homodyne，图1中关掉干涉镜臂的振荡）探测模式，提取了被器件本征振荡频率（~10.9 kHz）调制的近场光学边带信号。空间成像表明，该调制信号的强度在PeMP中心最强，并按高斯分布向四周衰减，其影响范围可延伸至有源区外约2 μm。这一现象表明，VO₂的振荡不仅是一个局域电学事件，其产生的热或电场波动还能对周围绝缘区域产生周期性调制，这为理解多个振荡器之间的物理耦合提供了直接证据。

三、cryogenic s-SNOM赋能新型功能氧化物前沿研发

本次突破性科研成果落地，NeaSpec s-SNOM起了关键作用。该研究利用s-SNOM特有的高频（光频）探测能力和锁相放大技术，能够解调出被低频（kHz级）电振荡所调制的SNOM信号。这不仅仅是成像，更是纳米尺度的、具有时间分辨能力的频谱分析，为理解动态系统的耦合机制提供了全新的工具。

▪纳米空间分辨与光学特异性：依靠近场光学成像原理，无损伤直接区分金属与绝缘相，无创地可视化PeMP与细丝的纳米结构。

▪原位电学激励与同步成像：集成精密低温温控（Lake      Shore）与原位电极偏置加载系统，可在目标相变温区连续调控器件温度与输入电流，通电状态下实时追踪外场扰动诱发的动态相变全过程，复刻器件实际工作工况。

▪多模式探测灵活切换：

伪外差干涉模式：用于获取高信噪比、定量的近场振幅与相位图像，精确定位静态相分布。

零差探测模式：用于提取样品自身动态过程（如~10 kHz振荡）对近场信号的调制，实现动态过程的空间成像。

四、从机理到应用：加速氧化物器件产业化研发进程

该研究依托 cryogenic s-SNOM 创新性的从实空间、纳米尺度完整揭示 VO₂自持振荡微观动力学机制，确立全新相渗流物理模型，填补该领域直接实验数据空白。从应用端来看，明晰 PeMP 与纳米细丝演化规律，可指导科研人员定向调控器件氧空位分布、抑制电学参数离散性，助力低噪声、高一致性 VO₂神经形态振荡器、仿生突触器件开发。

放眼前沿材料领域，cryogenic s-SNOM 凭借特有的低温原位动态近场表征能力，已成为强关联氧化物、二维量子材料、相变存储材料微观动态机理探究的核心科研设备，持续助力下一代新型微电子、存算一体器件的基础科研与技术迭代。

参考文献：

[1]. Tiwari, K., Wang, Z., Xie, Y. et al. Near field optical visualization of the nanoscale phase percolation dynamics of a VO₂ oscillator. Nat Commun 17, 600 (2026).
