金刚石在线讯  金刚石拥有优异的光学、力学、热学等特性，这些特性使得金刚石在众多领域具有广泛的应用前景。当前，金刚石产业正经历着一场从“硬度工具”向“功能材料”的深刻底层迁移。

依据晶体结构差异，金刚石可细分为单晶金刚石与多晶金刚石，这两类材料虽具备诸多共性，但微观结构的不同致使它们在性能表现、制备手段以及应用领域等层面呈现出显著区别。

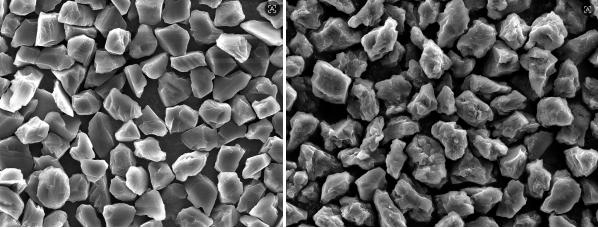

金刚石单晶（左）与多晶（右），图源：联合精密

01 晶体结构：晶界决定底层差异

单晶金刚石具备高度规整、近乎完美的晶体结构特征。从原子尺度分析，碳原子呈现严格有序的三维周期性排列，晶格结构完整且连续。该晶体由单一晶核发育而成，沿特定结晶学方向定向生长，整个生长过程无晶界干扰。这种微观结构使得电子云分布均匀对称，化学键键能恒定且强度较高，进而保障了宏观层面物理性质的高度均一性。

多晶金刚石的微观结构可视为由大量微小晶粒聚合而成的多晶集合体。其由众多纳米级细小颗粒聚集构成，这些颗粒的晶体结构与单晶金刚石相近，但颗粒排列无序、取向各异，颗粒间通过不饱和键结合，存在显著晶界，整体晶体结构均匀性较差，且缺陷密度相对较高。

单晶金刚石凭借其完整的晶格结构，具备了高硬度、良好的透光性和热导率等本征性能。而多晶金刚石通过晶界调控，获得了更优的断裂韧性，同时仍保留了大部分上述本征性能，并且兼具大面积制备能力与成本优势。

02 不同合成路径塑造晶体特质

当前金刚石主流制备工艺有高温高压法（HPHT）和化学气相沉积法（CVD）。

HPHT法核心原理是模拟天然金刚石在地壳深处的形成环境，通过外部施加5~7GPa高压与1300～1700℃高温，在金属触媒（如Fe、Ni基合金）的催化作用下，使石墨发生相变转化为金刚石。

在珠宝领域，我们所称的“钻石”，本质上就是满足宝石级光学与力学品质要求的单晶金刚石，90%以上的培育钻石通过HPHT法生产。而HPHT法合成的多晶金刚石具有硬度高、耐磨性强等特点，广泛应用于制造刀具、钻头、磨具等工业领域。

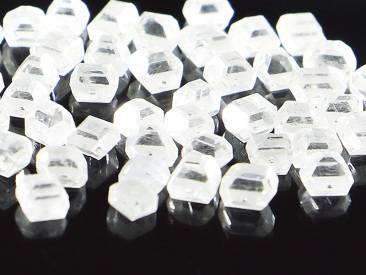

培育钻石（毛坯），图源：力量钻石

CVD法原理是在低压（＜27kPa）与800～1200℃高温环境下，通过等离子体激发含碳气体(如CH₄/H₂)分解，使碳原子在基片(硅、金刚石籽晶等)上沉积生长形成金刚石。

在CVD法生长单晶金刚石时，需要使用金刚石晶种作为起始基底，晶种为碳原子的沉积提供特定的晶体取向和生长模板，确保碳原子按照单晶的规则排列生长，从而形成高质量的单晶金刚石。而多晶金刚石对晶体取向和结构的均匀性要求较低，因此不需要晶种来引导生长方向，其生长过程是通过在基底上直接分解含碳气体，碳原子随机成核并生长，形成由多个小晶粒组成的多晶结构。

03 差异化性能适配多场景应用

（1）力学应用

单晶金刚石是自然界中硬度最高的物质之一，莫氏硬度为10，具有极高的耐磨性，刀刃可达到原子级的平直度及锋利度，切削时能将刀刃的完美状态复制在被加工物上，加工出光洁度极高的镜面，适用于超薄切削和超精密加工。

多晶金刚石硬度稍低于单晶金刚石，但仍具有优异的耐磨性能，且其独特的韧性和自锐性使其在研磨和抛光过程中，粗颗粒会破碎成更小的颗粒，不断露出新的切削刃，既保证了样品表面的磨抛质量，又提高了研磨切削效率，更适合研磨表面由不同硬度材料构成的工件。

（2）导热应用

单晶金刚石热导率可达2200 W/(m·K)，但受限于高成本与小尺寸，多被用作高端散热片，应用于对散热要求极高、精度要求严苛的军事雷达、量子计算芯片等核心设备，保障设备运行时热量精准、快速散发。

单晶金刚石（左）和多晶金刚石（右）热沉片，图源：沃尔德

多晶金刚石因晶界等因素热导率略低于单晶，但仍可达到2000W/(m·K)，是常用衬底材料SiC的5倍多，Si的13倍，相比单晶金刚石在制备效率与材料成本上有优势。在功率半导体器件如IGBT模块中，可以充当散热基板，紧密贴合芯片背面，高效导出热量；在高功率LED照明领域，作为热传导板或封装材料，降低光衰、延长灯具使用寿命；还可用于激光二极管热沉，助力提升激光输出功率与稳定性。

今年2月，黄河旋风8英寸多晶金刚石热沉片生产线正式投产，完成从实验室技术到规模化生产的关键跨越；近日，惠丰钻石也宣布已实现高质量8英寸CVD多晶金刚石热沉片的稳定生产。随着尺寸扩大，同一片基材可切割出更多热沉单元，有利于提高材料利用率、降低单位制造成本，并进一步适配半导体先进封装及批量制造需求。

（3）光学应用

金刚石不仅是热的良导体，其光学性能也使其在光学领域大放异彩。单晶金刚石光学折射率高，吸收系数极低，光线穿透时损耗极小，打磨成型后可用于红外光学窗口、高端显微镜物镜等，CVD法制备的高质量单晶金刚石可做到完全无色透明，从紫外到红外以及微波范围都有优良的透过性。多晶金刚石因晶界散射，光学均匀性受限，但经特殊工艺优化晶粒尺寸、降低晶界影响后，可在部分对成本敏感、光学精度要求相对温和的照明、显示器件领域得到应用。

光学窗口，图源：晶钻科技

参考来源：

[1]王子昂等：CVD多晶金刚石膜的生长技术与热导率优化研究进展

[2]杨缘：合成金刚石的制备技术、产业实践与发展前景研究

[3]超硬材料与磨料磨具、材料汇、沃尔德半导体、粉体网
